HƯỚNG DẪN TRÚT SỐ LIỆU MÁY TOÀN ĐẠC ĐIỆN TỬ NIKON

Hướng dẩn chi tiết trút số liệu từ máy toàn đạc điện tử Nikon vào máy tính và lưu thành Excell và Cad.

HƯỚNG DẪN TRÚT SỐ LIỆU MÁY TOÀN ĐẠC ĐIỆN TỬ NIKON

Mục Lục

1. CÀI ĐẶT PHẦM MỀM TRANSIT PHIÊN BẢN 2.36

2. CÀI ĐẶT DRIVER CHO MÁY TÍNH

3. TRÚT SỐ LIỆU MÁY TOÀN ĐẠC

      3.1 Cài đặt các thông số trong phần mềm

      3.2 Cài đặt cổng Com cho máy tính

      3.3 Thao tác trên máy toàn đạc điện tử Nikon

      3.4 Chuyển file tọa độ thành file Excel

CÀI ĐẶT PHẦM MỀM TRANSIT PHIÊN BẢN 2.36

Trên trang web của công ty máy đo đạc Hải Ly có phần mềm này. Tải về tại đây

CÀI ĐẶT DRIVER CHO MÁY TÍNH, TRONG ĐĨA MỀM CÓ FILE (2303 for win7.exe)

Tiến hành nhấp đúp vào file và cho chay drive. Tải driver cáp trút USB tại đây

TRÚT SỐ LIỆU MÁY TOÀN ĐẠC

MỞ PHẦN MỀM TRANSIT TRÊN MÀN HÌNH DESKTOP VÀ MÀN HÌNH SẼ HIỆN LÊN BẢNG.

Chọn Data Recorder to PC. Và ta được màn hình như sau:



















































Cài đặt các thông số trong phần mềm

Lên Trên

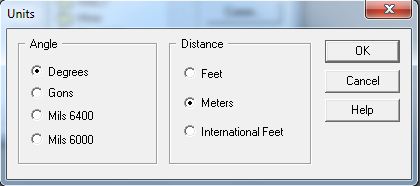

  • Chọn Units và màn hình ta được như sau, ta chọn các thông số như bảng bên dưới
    1. A

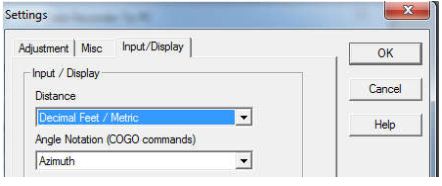

  • Chọn Settings và ta cũng cài đặt các thông số như hình dưới đây:

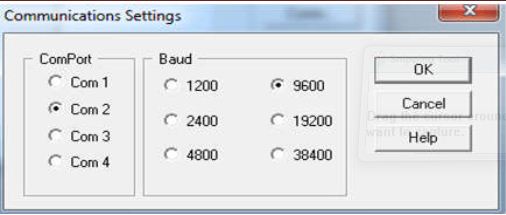

  • Chọn Corm và cài đặt các thông số như sau:
    1. Chú ý: Cổng Com thì tùy theo máy tính nhận cổng nào thì ta chọn cổng đó.





























Cài đặt cổng Com cho máy tính

Lên Trên

Ở phần cổng Com trên máy tính, ta cài đặt như sau:

 Máy tính chọn cổng Com nào thì trên phần mềm Transit 2.36 ta chọn cổng Com đó.

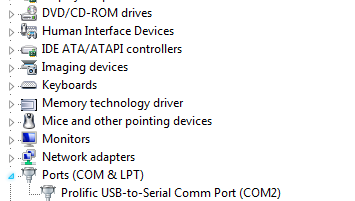

   Ta vào  My computerPropeties -- Divice manage ta có màn hình bên dưới.







































-Bước 1: Ta nhấp đúp vào Ports ( COM & LPT)

-Bước 2: Nhấp đúp vào Prolific USB-to-Serial Comm Port.

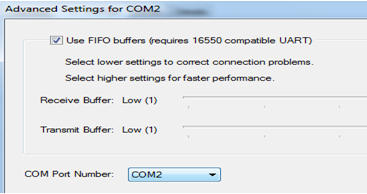

-Bước 3: Nhấp đúp vào  ADVANCED chọn tiếp  COMM

 - Ở đây chúng ta chọn  COM 2

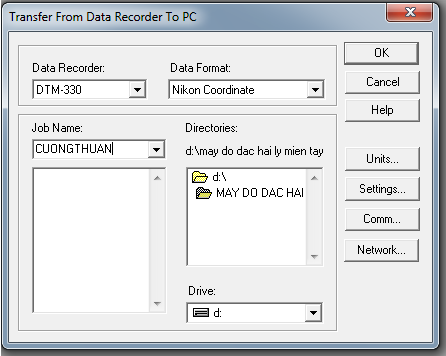

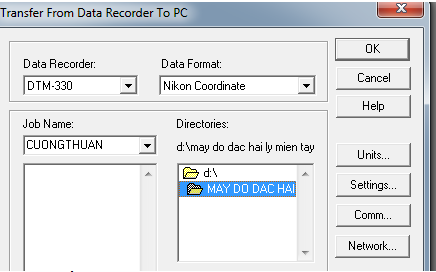

  • Trên màn hình phần mềm Transit ta chọn thư mục lưu file và tên file như bên hình:

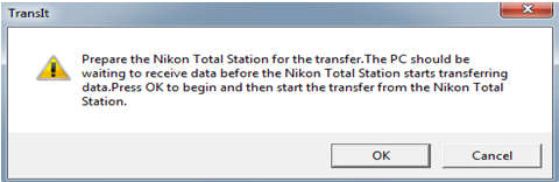

  •  Bấm OK







































  1. Thao tác trên máy toàn đạc điện tử Nikon

Lên Trên

  Ta bấm phím MENU -- SETTING -- COMM( Thông số phần này ta chọn giống mục trên máy tính)



  1. Chọn Enter chọn mục số 5 Comm. Như màn hình bên dưới.

     2. Bấm phím số 5

     3.  Bấm phím số 1 Chọn mục Download.

    4.   Chọn Job mà ta cần chép vào máy tính.

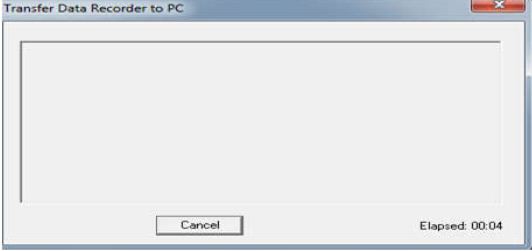

    5.   Chọn Go và trên máy tính ta được màn hình.

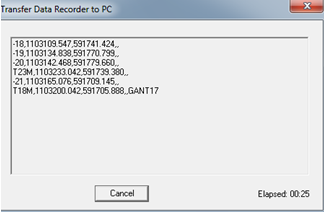

     6.   Sau khi trút xong màn hình sẽ có như bên dưới và ta chọn tiếp --OK

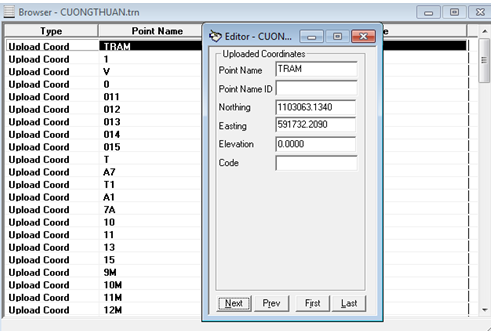

   7.  Trên màn hình phần mềm Transit sẽ có như bảng sau:





Cách chuyển file tọa độ này thành file Excel

Lên Trên

  1. Ta chọn File-Export Job hoặc nhấn Ctrl+E

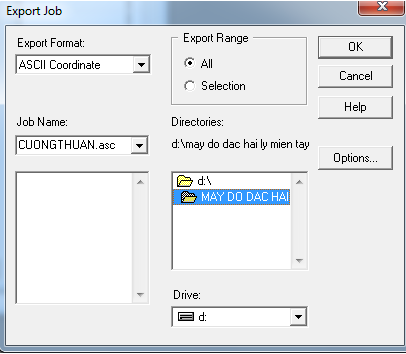

        2.   Ta chọn định dạng ASCII Coordinatenhập tên file và thư mục lưu:



    3.    Chọn OK vào thư mục ta đã chọn sẽ thấy file như sau:

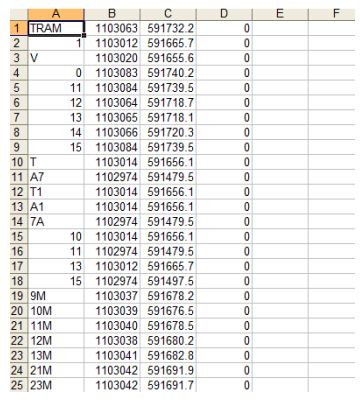

    4.   Vào EXCELL và mở lại file này ta sẽ được:

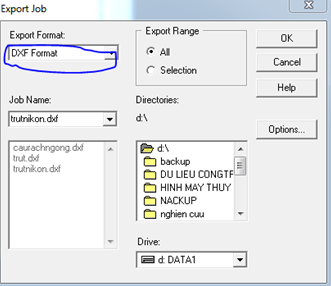

  •     Chú ý: Nếu ta muốn lưu vào file CAD thì ta cũng làm tương tự, nhưng ở màn hình này ta không chọn định dạng ASCII Coordinate mà chọn định dạng DXF Format.



Trên đây là các bước trút số liệu từ máy toàn đạc điện tử Nikon, tất cả các dòng máy như DTM-332, DTM-352, DTM-362 đều làm như vậy. Cảm ơn các bạn đã xem. Mọi thắc mắc xin liên hệ về máy đo đạc Hải Ly.
