HƯỚNG DẪN CÁCH ĐỌC MIA INVAR

1. Giới thiệu về mia Invar.

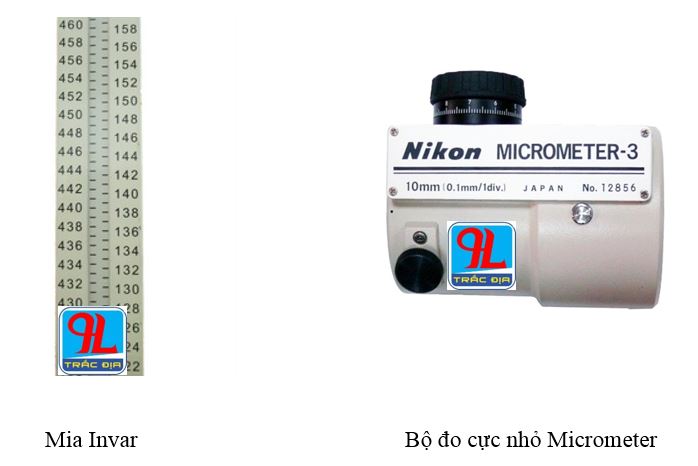

- Mia Invar là loại mia dùng trong đo cao độ chính xác cao (Hạng I, II, quan trắc lún công trình) .

- Mia thường dùng chung với các máy thủy bình tự động có độ chính xác cao như máy Nikon AE-7C/ Nikon AS-2C/Leica NA2 ..., kết hợp với bộ đo cực nhỏ Micrometer.

- Mỗi vạch chia trên mia là 1 cm, mỗi vạch được đánh dấu màu đen, là hình một hình bầu dục nhỏ.

- Mia gồm nhiều loại như mia 2m,3m chất liệu gỗ, mia 2m,3m chất liệu hợp kim nhôm…

2.Cách đọc số mia Invar

Bước 1:

- Mang máy ra vị trí đo đạc,  tiến hành dựng chân máy sao cho chân máy ổn định chắc chắn.

- Lắp máy thủy bình lên mặt đế chân máy, siết chặc ốc nối.

- Lắp bộ micrometer vào máy thủy bình, siết ốc vừa cứng ốc khóa bộ micrometer.

Bước 2:

- Khi lắp máy vào chân và gắn micrometer vào xong, ta diều chỉnh cho vạch chia trên micrometer về vị trí số 5, tức vị trí giữa.

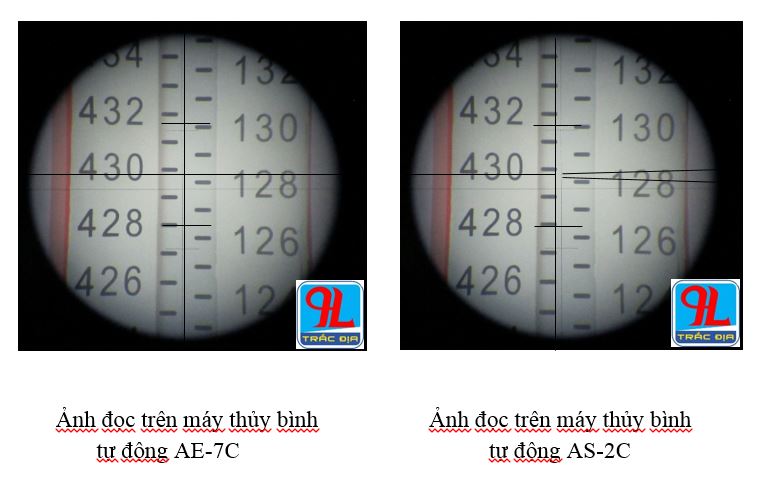

- Sau đó quay máy hướng về phía mia đang dựng (chú ý để mia thẳng đứng và kết hợp canh thủy mia vào giữa), điều quang trên máy thủy bình để nhìn rõ ảnh trên mia, lúc này dây chữ thập của máy đang ở vị trí bất kỳ trên mia, như hình:

Bước 3:

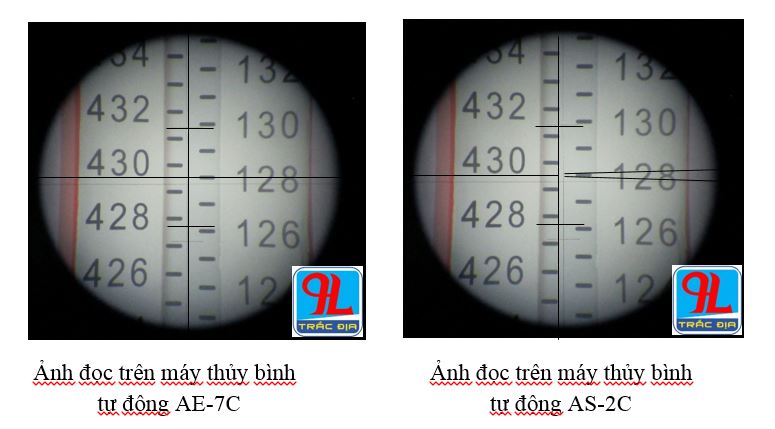

- Tiến hành điều chỉnh bộ chia trên micrometer cho dây chữ thập vào đúng giữa vị trí của vạch chia trên mia, như hình:

Bước 4: đọc số đo:

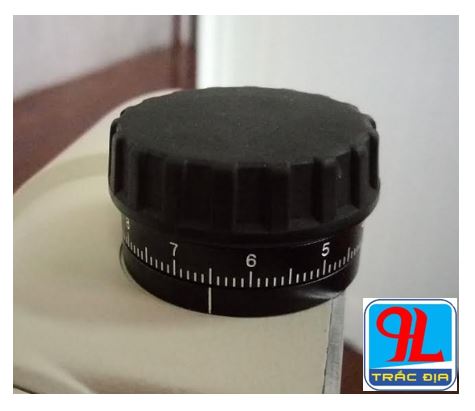

- Lúc này ta tiến hành đọc số trên mia là 128…, sau đó kết hợp đọc số ghi được trên micrometter là 65, như hình dưới:

- Ghép số đọc trên mia và trên micrometer lại, ta được số như sau:12865. Vậy số 12865 là số ta mia ta cần.

Chú ý: đối với máy thủy bình tự động AS-2C, khi điều chỉnh bộ chia trên micrometer, ta vi động sao cho dây chữ V bên trong vừa chạm vào 2 mép vạch chia trên mia Invar, như hình bên trên.

- Nếu muốn đọc dãy số bên trái mia ta chỉ cần điều chỉnh bộ chia trên micrometer để dây chữ thập vào đúng vị trí vạch chia, ta kết hợp đọc số trên mia và số trên micrometer là được.

- Các thao tác tính toán, các phép đo ta thực hiện như khi đo với các máy thủy bình và mia nhôm thông thường.

Sự khác nhau khi đo máy thủy bình với mia thông thường và mia Invar kết hợp bộ chia cực nhỏ Micrometer:

+ Các phương pháp đo và tính toán cao độ khi sử dụng mia Invar và micometer cũng tương tự như khi đo với các loại mia nhôm thông thường, nhưng khác nhau ở chổ là khi đo trên mia Invar và micometer  thì độ chính xác đạt được là dưới mm.

+ Khi đọc máy thủy bình với mia thông thường thì ta chỉ cần điều quang đến khi nhìn thấy rõ số trên mia thì ta có thể đọc được số.

+ Nhưng đối với mia Invar và micometer thì khi điều quang bằng nút điều quang trên máy thủy bình xong ta còn phải thực hiện thêm thao tác điểu chỉnh bộ chia trên micrometer.
